HOME　-　事業案内　-　炭素繊維

取扱商品

バッテリー

高性能かつ安全性を兼ね備えた酸化リチウム鉄リンシステムを使用し、お客様の仕様に合せたバッテリーを、ローコストで設計・製作いたします。
1.「CARBON FABRICS」の特性

◎密度：1.78g/㎤　◎抜群の樹脂密着性　◎高比強度　◎高比剛性　◎良好な導電性・熱伝導性
◎優れた電磁波シールド性・Ｘ線透過性

2.炭素繊維と合成繊維の応用

工業製品：機械アーム・部品、梁柱補強、風力発電用風車の羽根、医療機器、自動車、高速車両等。
航空産業：飛行機の機体、翼、操縦室、内装、シャトル等。
家電製品：ノートブックＰＣ、携帯電話機などのケース。
スポーツ用品：自転車、スポーツシューズ、ホッケースティック、スキー用品等。

FORMOSA TAFFETA社のご紹介

FORMOSA TAFFETA社は1973年に台湾プラスチックグループ（FPG）の関連企業として台湾にて創業し、長年にわたり一貫して織物、繊維事業に携わってまいりました。
雨傘用生地から、各種機能性素材、タイヤコード、防弾服、救護・防火服など生命を保護する繊維まで様々な製品を取り扱っています。
「品質第一」「お客様第一」を企業理念に掲げる当社は、国内・海外の企業から高く評価されているだけでなく、常にリーディング企業として業界を牽引する役割を担ってまいりました。
現在ではNIKE、Adidas、Dupontなど国際的な大手企業のパートナー企業として活躍しています。

FORMOSA TAFFETA社の製品紹介
EC2C EC2D EC2E EC3C

EC2C

EC2D

EC2E

EC3C
EC3W EC3K EC3M EC3L

EC3W

EC3K

EC3M

EC3L
EC3X EC3Y EC01 EC04

EC3X

EC3Y

EC01

EC04
Product
NO. 		Warp
Ends 		Fill
Picks 		Warp Yarn Fill Yarn Weave Width
(cm) 		Thickness
(mm) 		Weight
(g/m²)
EC2C 18 18 1.5K carbon 1.5K carbon 1/1Plain 100 0.165 144.0
EC2D 18 18 1.5K carbon 1.5K carbon 2/2Twill 100 0.165 144.0
EC2E 18 18 1.5K carbon 1000D Kevlar(Y) 1/1Plain 100- 0.198 151.9
EC3C 12.5 12.5 3K carbon 3K carbon 1/1Plain 100- 0.27 --> 200. -->
EC3W 13 13 3K carbon 3K carbon 1/1Plain 100 0.280 280.0
EC3K 13 14 3K carbon 3K carbon 2/2Twill 150 0.280 216.0
EC3M 13 18 3K carbon 3K carbon 2/2Twill 10 --> 0.28 --> 248. -->
EC3L 12.5 12.5 3K carbon 3K carbon 1/1Plain 106 0.26 --> 200. -->
EC3X 13 13 3K carbon 3K carbon 2/2Twill 100 0.280 208.0
EC3Y 13 14 3K carbon 3K carbon 2/2Twill 100 0.288 216.0
EC01 13 13 3K carbon 1500D Kevlar(Y) 1/1Plain 100- 0.29 --> 190.8
EC04 13 13 3K carbon 1500D Kevlar(Y) 2/2Twill 100- 0.29 --> 190.8
EC2C EC2D EC2E EC3C

EC05

EC08

EC09

EC13
EC3W EC3K EC3M EC3L

EC16

EC42

ECCK

ECCL
EC3X EC3Y EC01 EC04

ECCN

ECCF

ECCH
EC3K EC3W

ECTC

ECTD
Product
NO. 		Warp
Ends 		Fill
Picks 		Warp Yarn Fill Yarn Weave Width
(cm) 		Thickness
(mm) 		Weight
(g/m²)
EC05 13 13 3K carbon 1500D Kevlar(Y) 2/2Twill 100 0.320 190.8
EC08 13 13 3K carbon 1500D Kevlar(Y) 1/1Plain 100 0.290 190.8
EC09 13 18 3K carbon 285T/S glass 2/2Twill 10 --> 0.339 309.2
EC13 13 13 3K carbon 285T glass 1/1Plain 10 --> 0.286 252.2
EC16 13 17 3K carbon 1500D Kevlar(Y) 1/1Plain 100 0.340 217.6
EC42 13 13 3K carbon 1500D Kevlar(Y) 2/2Twill 100 0.307 190.8
ECCK 9.375 9.375 12K carbon 12K carbon 1/1Plain 10 --> 0.73 --> 600. -->
ECCL 9.375 9.375 12K carbon 12K carbon 2/2Twill 10 --> 0.73 --> 600. -->
ECCM 6.25 6.25 12K carbon 12K carbon 1/1Plain 100 0.588 400.0
ECCN 6.25 6.25 12K carbon 12K carbon 2/2Twill 100 0.575 400.0
ECCF 6.5 6.25 12K carbon 55T glass 1/1Plain 5 --> 0.43 --> 221. -->
ECCH 9.5 4.5 12K carbon 55T glass 1/1Plain 5 --> 0.498 313.9
ECTC 12.5 12.5 3K carbon 3K carbon 1/1Plain 100 0.27 200
ECTD 12.5 12.5 3K carbon 3K carbon 2/2Twill 100 0.27 200

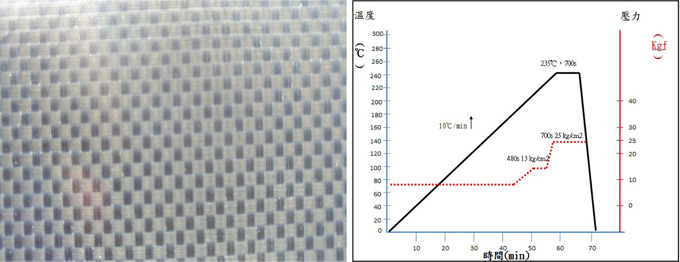

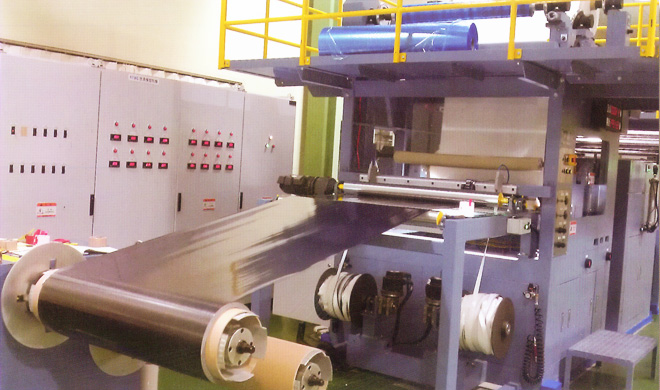

熱可塑性CFRPシート：ECT3038121

Weave Yarn Fiber Weight Sample Weight Resin Content
Weave T-300 200g/m² 389g/m² 148.6 %

Product Weight
(g/m²) 		RC% TG゜ Yarn Width
(cm) 		Warp
Ends 		Fill Picks
Weave 200 42% 130゜ 3K carbon 100 12.5 12.5
200 42% 130゜ 3K carbon 100 13 13
UD 75 37% 130゜ 12K carbon 100 --------
100- 37% 130゜ 12K carbon 100 --------
125 37% 130゜ 12K carbon 100 --------
150- 37% 130゜ 12K carbon 100 --------
Fiber Type Number of
Filament 		Yield Tex
(g/1000m) 		Tensile
Strength 		Tensile
Modulus 		Elongation
(%) 		Density
(g/m²)
Mpa Gpa
TC-36S 12K 12,000 800 4900 250 2.0 1.81
UTS50 12K 12,00 --> 80 --> 490 --> 24 --> 2. --> 1.8 -->
T700S 12K 12,000 800 4900 230 2.1 1.80

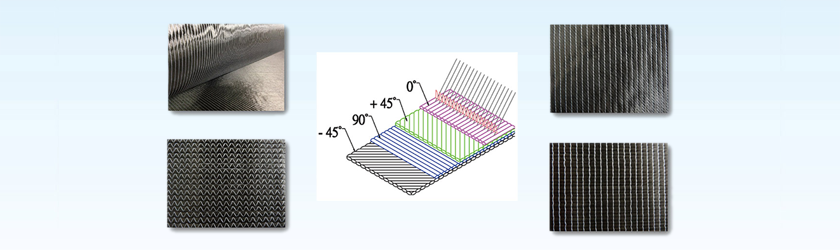

品番 繊維配向 層あたりの
糸目付（g/㎡） 		ステッチの
糸目付（g/㎡） 		総目付
（g/㎡） 		幅（cm） 長さ（m） 価格
ECMT01 +45°/ -45° 75 7 157 127 50 －
ECMT03 +45°/ 90°/ -45° 75 7 232 127 50 －
ECMT06 +45°/ -45° 100 7 207 127 50 －
100 －
ECMT08 +45°/ 90°/ -45° 100 7 307 127 50 －
ECM711 +45°/ -45° 125 7 257 127 50 －
ECMT13 +45°/ 90°/ -45° 125 7 382 127 50 －
ECM716 +45°/ -45° 150 7 307 127 50 －
ECM718 +45°/ 90°/ -45° 150 7 457 127 50 －
ECMF21 +45°/ -45° 200 7 407 127 50 －
ECMF23 +45°/ 90°/ -45° 200 7 607 127 40 －
ECMF25 0°/ +45°/ 90°/ -45° 200 7 807 127 30 －
ECMF36 +45°/ -45° 300 7 607 127 40 －
ECMF38 +45°/ 90°/ -45° 300 7 907 127 30 －
ECMF40 0°/ +45°/ 90°/ -45° 300 7 1207 127 30 －
航空宇宙の用途
航空機、ジェット機、衛星、ロケット、Ｃ/Ｃディスクブレーキ、機体の一次及び二次構材造等。

工業製品の用途
車両、ヨット、建築用補強材、天然ガス貯蔵タンク、ローラー、ロボット、風力発電機用ブレード、ブレーキ、液晶カセット、医療用ベッド、ノートパソコン等。

スポーツ用品の用途
テニス・バドミントンのラケット、釣り竿、弓・弓矢、ゴルフクラブシャフト、スキー板、自転車等。

FORMOSA PLASTIC の製品

酸化リチウム鉄リンシステムバッテリーの使用例
Fiber Type Item Number
of
Filament 		Yield Tex Tensile Strength Tensile Modulus Elongation Density Filament
Diameter
Unit (g/1,000m) Ksi Mpa Msi Gpa (%) (g/m²) (μ)
TC-33 1.5K 1,500 100 500 3450 33 230 1.5 1.8 7
3K 3,000 200
6K 6,000 400
TC-35R 12K 12,000 800 580 4,000 35 240 1.7 1.8 7
24K 24,000 1,600
48K 48,000 3,200
TC-35 3K 3,000 200 580 4,000 35 240 1.7 1.8 7
6K 6,000 400
12K 12,000 800 620 4,278 35 240 1.8 1.8 7
24K 24,000 1,600
48K 48,000 3,200
TC-36P 12K 12,000 800 710 4,900 36 250 2.0 1.8 7
24K 24,000 1,600
TC-42S 12K 12,000 440 825 5,690 42 290 2.0 1.81 5.1
24K 24,000 880
TC-55 12K 12,000 420 640 4,400 55 380 1.2 1.79 5.0
24K 24,000 840
